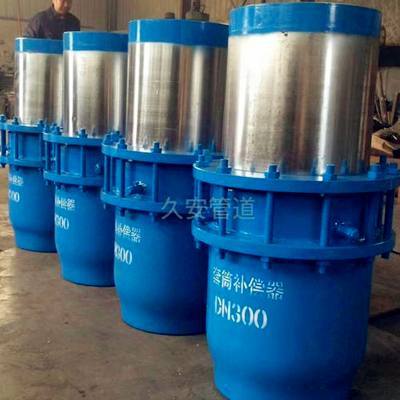

常用的套筒補償器型號種類有哪些？

1.普通套筒補償器

普通套筒式補償器采用浸油石棉盤根作填料,以多環依次排列加入填料函內,利用壓蘭進行壓緊,當管道膨脹時,內管相對于外管移動,浸油石棉盤根實現了兩者間的密封。

用螺栓壓緊端環和壓蘭之間的填料。此種密封方式會隨著內外套間的相對運動次數的增加,逐漸摩損流失。所以它易泄漏,填料需經常更換,因而維護和檢修工作量大。

2.密封圈式套筒補償器

密封圈式套筒補償器主體密封結構充分考慮密封材料的物理密封原理和化學成分,采用寬唇撓性密封結構,利用流體動壓密封原理來實現可靠的密封效果,

徹底改變了傳統套筒補償器強制密封,從而減小摩擦力,密封效果更好?？筛鶕?jù)使用溫度及工況,采用不同的耐溫且耐腐蝕、化學性能穩定的密封材料。

缺點是由于密封圈材質的自身性能,橡膠的抗老化能力不如填料穩定。決定了它的使用壽命比較短。又由于靠密封圈密封要求密封腔體的尺寸精度較高,成本會大些。

3.彈性套筒補償器

彈性套筒補償器的在彈簧的作用下,使密封填料始終處于在被壓緊的狀態,從而使管中介質無法泄漏。

彈性套筒補償器采用了耐腐蝕的不銹鋼套管,由于內壁光滑和填料長度短,軸向力很小,減少了填料損耗,避免了過多檢修工作量,延長了使用壽命。缺點是由于裝入了彈簧,成本較高。不太適用于熱力行業大范圍使用。

4.注填式套筒補償器

注填式套筒補償器是密封劑從外部通過注填孔注入,也可實現遠距離注入。密封劑自潤滑性能好、磨擦系數低,

相對工作面有保護作用。不同配方的密封劑可滿足不同溫度介質。但由于注填孔的存在無法應用于直埋管線。

5.取消固定支架的無孔注填式套筒補償器

無孔注填式套筒補償器是完全區別于以往的直埋套筒補償器。它以安全可靠的密封形式和防腐措施解決了一般直埋補償器注填孔需要高置預留孔及密封圈式補償器一旦破壞無法修補等缺點。

它是在內、外工作套管形成的密封腔兩側裝入密封骨架層,然后在中間密封腔中間通過壓力裝入特種密封劑。

由于這種補償器沒有了注填孔,所以加工簡單,這種多種密封形式的組合,既保證了裝配產品的簡單性,又保證了產品運行的安全性。

又由于其內部采用主、次承力圈的設計,使產品本身可以承受管道的盲板力,取消管道的固定支架。

取消固定支架的無孔注填式套筒補償器如果在運輸及裝配過程中出現密封填料的流失,使管道蒸汽有滲漏現象,可以在無孔套筒補償器外套筒開設緊急填充孔,達到不停汽維護。

其實套筒補償器型號還有很多例如平衡型套筒補償器，無推力套筒補償器，直埋套筒補償器，蒸汽管道補償器等。這里就不一一給大家列舉，其他不清楚的地方可電話聯系久安套筒補償器廠家為您解答。
